深圳市明佳達電子有限公司回收、出售TPSM63610RDFR（TI）采用增強型 HotRod? QFN封裝的8A 電源模塊。
概述：
TPSM63610RDFR 同步降壓直流/直流電源模塊是一款高度集成的36V、8A直流/直流解決方案，集成了多個功率MOSFET、一個屏蔽式電感器和多個無源器件，并采用增強型HotRod? QFN封裝。該器件在封裝角設有VIN和VOUT引腳，可優化輸入和輸出電容器的放置。此外，模塊下方的四個較大散熱焊盤可在制造過程中實現簡單布局和易于操作。

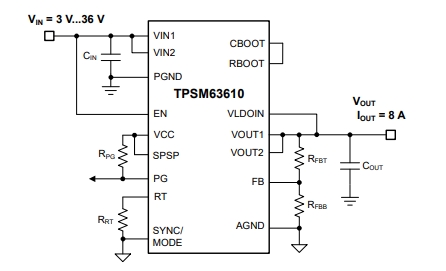

TPSM63610模塊具有1V到20V的輸出電壓，旨在快速、輕松實現小尺寸PCB的低EMI設計?？傮w解決方案僅需四個外部元件，并且省去了設計流程中的磁性和補償元件選擇過程。
TPSM63610模塊提供了許多特性來實現穩健的性能：具有遲滯功能的精密使能端可實現輸入電壓UVLO調節、電阻可編程開關節點壓擺率和展頻選項以改善EMI。與集成式VCC、自舉和輸入電容器一起使用，可提高可靠性和密度。該模塊可配置為在滿負載電流范圍 (FPWM) 內保持恒定開關頻率，也可配置為可變頻率 (PFM) 以提高輕負載效率。其中包含PGOOD指示器，可實現時序控制、故障報告和輸出電壓監測功能。
目標應用：
?測試和測量，航空航天和國防
?工廠自動化和控制
?降壓和反相降壓-升壓電源
產品特點：
功能安全型
可提供用于功能安全系統設計的文檔
多功能 36VIN、8AOUT 同步降壓模塊
集成 MOSFET、電感器和控制器
可調節輸出電壓范圍為 1V 至 20V
6.5mm × 7.5mm × 4mm 超模壓塑料封裝
具有 –40°C 至 125°C 的結溫范圍
可在 200 kHz 至 2.2 MHz 范圍內調節頻率
負輸出電壓應用功能
在整個負載范圍內具有超高效率
95%+ 峰值效率
具有用于提升效率的外部偏置選項
外露焊盤可實現低熱阻抗。EVM θJA = 18.2°C/W。
關斷時的靜態電流為 0.6 μA（典型值）
超低的傳導和輻射 EMI 信號
具有雙輸入路徑和集成電容器的低噪聲封裝可降低開關振鈴
電阻器可調開關節點壓擺率
符合 CISPR 11 和 32 B 類發射要求
設計用于可擴展電源
與 TPSM63608（36V、6A）引腳兼容
固有保護特性，可實現穩健設計
精密使能輸入和漏極開路 PGOOD 指示器（用于時序、控制和 VIN UVLO）
過流和熱關斷保護
使用 TPSM63610 并借助 WEBENCH Power Designer 創建定制設計方案
