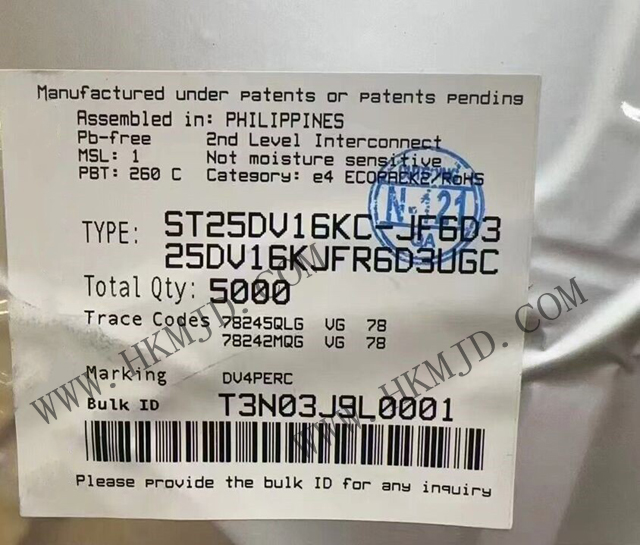

深圳市明佳達電子有限公司供應 ST25DV16KC-JF6D3 動態 NFC/RFID 標簽集成電路，配有 16-Kbit EEPROM 和快速傳輸模式功能

描述

ST25DV16KC-JF6D3設備為NFC RFID標簽，提供16 Kbit的電可擦除可編程存儲器(EEPROM)。ST25DV16KC提供兩個接口。第一個為I2C串行鏈路，可通過直流電源操作。第二個為RF鏈路，當ST25DV16KC作為非接觸式存儲器時激活，該存儲器通過接收到的電磁波載波供電。

所有功能

• I2C接口

• 二線I2C串行接口支持1MHz協議

• 單供電電壓：1.8V到5.5V

• 多字節寫入編程（最多256個字節）

• 可配置I2C從地址

• 非接觸接口

• 基于ISO/IEC 15693

• 經NFC Forum認證的NFC Forum Type 5標簽

• 支持所有ISO/IEC 15693調制、編碼、子載波模式和數據速率

• 高達53 kbit/s的自定義快速讀取訪問

• 單個和多個數據塊讀?。ㄅcExtended指令相同）

• 單個和多個數據塊寫入（最多4個）（與Extended指令相同）

• 內部調諧電容：28.5 pF

• 存儲器

• 高達64 Kb的EEPROM（取決于版本）

• I2C接口訪問字節

• RF接口訪問塊（4字節）

• 寫時間：

• 通過I2C：1-16字節通常需要5ms

• 通過RF：1個塊通常5 ms

• 數據保存：40年

• 寫循環可擦寫次數：

• 25 °C下100萬次寫循環

• 60萬次寫循環（85 °C時）

• 50萬次寫循環（105 °C時）

• 40萬次寫循環（125 °C時）

• 快速傳輸模式

• I2C和RF接口之間的快速數據傳輸

• 半雙工256字節專用緩沖區

• 能量捕獲

• 為外部組件供電的模擬輸出引腳

• 數據保護

• 用戶存儲器：1至4個可配置區域，在RF中通過三個64位密碼，在I2C中通過一個64位密碼實施讀和/或?qū)懕Ｗo(hù)

• 系統配置：通過RF中的64位密碼和I2中的64位密碼實現寫保護

• GPO

• 可以為多個RF事件（場變化、存儲器寫入、活動、快速傳輸結束、用戶設置/復位/脈沖）和I2C事件（存儲器寫入完成、射頻開關關閉）配置中斷引腳

• 漏極開路或CMOS輸出（取決于版本）

• RF 管理

• 通過I2C主機控制器啟用/禁用RF命令解釋器

• I2C優先級：立即從I2C斷開射頻開關

• 溫度范圍

• 范圍 6：

• -40 °C至85 °C

• 范圍 8：

• 從-40 °C至85 °C（僅限UDFPN8和UFDFPN12）

• 從-40 °C至125 °C（僅限SO8N和TSSOP8，使用RF接口時，最高溫度為105 °C）

• 封裝

• 8引腳和12引腳封裝

• ECOPACK2（符合RoHS標準）
