UCC5320SCDWV 是一款單通道隔離式柵極驅動器，旨在驅動 MOSFET、IGBT、SiC MOSFET。UCC53x0S 提供分離輸出，可分別控制上升和下降時間。
明佳達電子出售原裝（UCC5320SCDWV）TI 單通道隔離式柵極驅動器
產品說明
UCC5320SCDWV 是一款單通道隔離式柵極驅動器，旨在驅動 MOSFET、IGBT、SiC MOSFET。UCC53x0S 提供分離輸出，可分別控制上升和下降時間。
UCC53x0 采用 4mm SOIC-8 (D) 或 8.5mm SOIC-8 (DWV) 封裝，可分別支持高達 3kVRMS 和 5kVRMS 的隔離電壓。憑借這些各種不同的選項，UCC53x0 系列成為電機驅動器和工業電源的理想之選。
與光耦合器相比，UCC53x0 系列的器件間偏移更低，傳播延遲更小，工作溫度更高，并且 CMTI 更高。
特性
? 特性選項
– 分離輸出 (UCC53x0S)
– 以 GND2 為基準的 UVLO (UCC53x0E)
– 米勒鉗位選項 (UCC53x0M)
? 8 引腳 D（4mm 爬電）和DWV（8.5mm 爬電）封裝
? 60ns（典型值）傳播延遲
? 100kV/μs 最小 CMTI
? 隔離柵壽命 > 40 年
? 3V 至 15V 輸入電源電壓
? 驅動器電源電壓高達 33V
– 8V 和 12V UVLO 選項
? 輸入引腳具有負 5V 電壓處理能力
? 安全相關認證：
– 符合 DIN V VDE V 0884-11:2017-01 和 DIN EN 61010-1 標準的 7000VPK 隔離 DWV（計劃）和 4242VPK 隔離 D
– 符合 UL 1577 標準且長達 1 分鐘的 5000VRMS DWV 和 3000VRMS D 隔離等級
– 符合 GB4943.1-2011 D 和 DWV 標準的 CQC 認證（計劃）
? CMOS 輸入
? 工作溫度：-40°C 至 +125°C
應用
? 電機驅動器
? 高壓直流到直流轉換器
? UPS 和 PSU
? HEV 和 EV 電源模塊
? 光伏逆變器

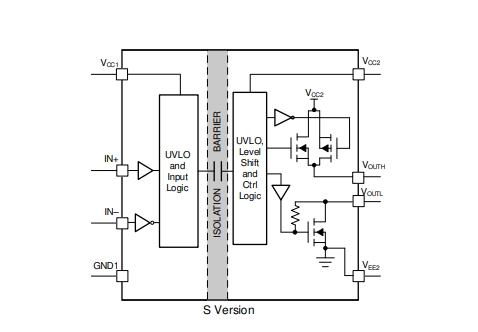

功能框圖
