最新資訊描述：ADPD7000BCBZ是一款高度集成的模擬前端(AFE)，專為測量各種生命體征信號而設計。ADPD7000具有收發器光學通道，具有多達八個LED，可激勵和測量四個電流輸入上的返回信號。信號鏈抑制失調和干擾，無需光濾波器或外部直流消除電路。ECG信號采集確保在各種干擾源中進行…
描述：

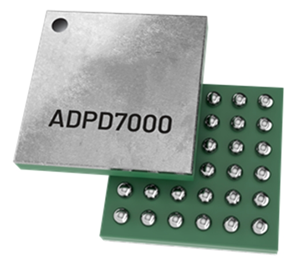

ADPD7000BCBZ是一款高度集成的模擬前端(AFE)，專為測量各種生命體征信號而設計。
ADPD7000具有收發器光學通道，具有多達八個LED，可激勵和測量四個電流輸入上的返回信號。信號鏈抑制失調和干擾，無需光濾波器或外部直流消除電路。ECG信號采集確保在各種干擾源中進行低噪聲診斷級測量，具有用于共模抑制的驅動基準和用于下降電極的導聯斷線檢測。
功能
多模式模擬前端
光學通道
4個輸入通道，具有多種工作模式，適用于各種傳感器測量
可同步采樣的4通道處理
12個可編程時隙，適用于同步傳感器測量
靈活的輸入多路復用，支持單端傳感器測量
8個LED驅動器，可以同時驅動其中2個
靈活采樣率：0.004Hz至9kHz（使用內部振蕩器）
交流環境光抑制：78dB至100Hz
總LED峰值驅動電流：400mA
TIA輸入時獨立環境消除DAC，9位控制高達300μA
TIA輸入時獨立LED直流消除DAC，7位控制高達190μA
ECG通道
診斷帶寬下RTI噪聲：<1μV RMS
高輸入阻抗：20G?
接受高達±1.2V的直流差分輸入范圍
CMRR：115dB
靈活的4電極配置，支持各種應用
交流導聯斷線檢測和直流導聯斷線檢測
支持常開、低功耗、引線導通檢測
BIA通道
低功耗、高精度激勵路徑
可配置激勵頻率高達250kHz
正弦波激勵，帶12位DAC
高精度，大不平衡接觸阻抗≤20kΩ
可配置接收濾波器，具有低噪聲設計
復阻抗測量引擎
集成限流電阻器
EDA通道
支持電壓激勵和電流激勵
測量范圍為10kΩVAC至100MΩ，分辨率為1nS
DFT和抽取，實現高精度測量結果
支持SPI通信
704字節FIFO
應用
可穿戴健康和健身監護儀：心率、心率變異性、脈搏血氧飽和度、身體阻抗分析、水合作用分析和無袖帶無創式血壓測量
臨床患者監護儀：小型床邊患者監護儀、家庭便攜式患者監護儀、小型遠程患者監護儀
工業監測：顆粒物、氣溶膠和氣體探測
電導率檢測
