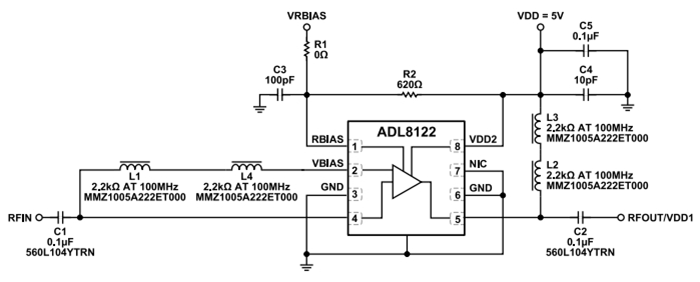

ADL8122ACPZN 是一款寬帶低噪聲放大器 (LNA)，工作頻率范圍為 10 kHz 至 10 GHz。從 2 GHz 到 6 GHz，典型的增益和噪聲系數分別為 17 dB 和 2 dB。1 dB 壓縮（OP1dB）、輸出三階截距（OIP3）和輸出二階截距（OIP2）的參數分別為 20 dBm、33.5 dBm 和 37 dBm，頻率范圍為 2 GHz 至 6 GHz。標稱靜態電流 (IDQ) 可調節，在 5 V 電源電壓 (VDD) 下為 95 mA。內部匹配的直流耦合 RF 輸入和輸出引腳需要外部交流耦合電容器以及 RFOUT 上的偏置電感器。此外，RF 輸入通過連接在 VBIAS 引腳和 RFIN 引腳之間的外部電感器進行偏置。
ADL8122 采用偽晶高電子遷移率晶體管 (pHEMT) 工藝制造。該器件采用符合 RoHS 標準的 2 mm × 2 mm 8 引腳 LFCSP 封裝，額定工作溫度范圍為 ?55°C 至 +125°C。
特性：
單一正電源（自偏置）
電阻可編程偏置設置
正增益斜率對頻率
寬帶操作：10 kHz 至 10 GHz
擴展的工作溫度范圍：?55°C 至 +125°C
符合 RoHS 標準的 2 mm x 2 mm、8 引腳 LFCSP 封裝
應用：
? 電信
? 儀器儀表
? 雷達
? 電子戰
