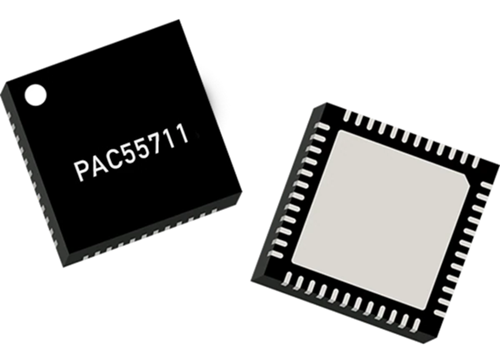

PAC55711控制器/驅動器具有VDS檢測、逐周期（CBC）、增強型采樣和保持（S&H）、窗口看門狗定時器以及基于硬件的nBRAKE/nDRVDIS，用于支持外部安全MCU的安全應用。
Qorvo PAC55711 70V BLDC電機控制器/驅動器擴展了Qorvo的全功能電源應用控制器?（PAC）產品組合。該器件是高度優化的片上系統（SoC），用于控制和為下一代智能能源電器、器件和設備供電。這些控制器/驅動器具有VDS檢測、逐周期（CBC）、增強型采樣和保持（S&H）、窗口看門狗定時器以及基于硬件的nBRAKE/nDRVDIS，用于支持外部安全MCU的安全應用。
PAC55711應用控制器將150MHz Arm? Cortex?-M4F 32位微控制器內核與Qorvo專有且正在申請專利的多模Power Array?、可配置模擬前端?以及application Specific Power Architecture?集成在一起，形成基于微控制器的緊湊型電源和通用應用系統。PAC55711微控制器具有高達128kB嵌入式閃存和32kB SRAM存儲器、高速12位2.5MSPS模數轉換器（ADC）（帶雙自動采樣排序器）、5.0V/3.3V I/O、靈活的時鐘源、定時器、多功能14通道PWM引擎和多個串行接口。
應用：
工業BLDC電機控制（泵、風扇、機器人）
電動和園林工具
小家電
電動出行
特征：
150MHz ARM cortex M4F
128kB閃存、32kB SRAM
70V降壓/SEPIC直流/直流控制器，帶外部N溝道FET
5V/200mA系統電源
3個高側70V 1.2A（拉電流）/1.8A（灌電流）柵極驅動器
3個低側20V 1.2A（拉電流）/1.8A（灌電流）柵極驅動器
Vds檢測
先進的逐周期保護
3個差分PGA（1個至48個）
4個單PGA（1個至48個）
可編程過流關斷
可編程比較器遲滯和消隱
3相同時采樣和保持
電源輸入電壓范圍：5.2V至70V
14個數字GPIO（可耐受3.3V電壓和8個AIOx GPIO電壓）
4個MCU PWM
UART/SPI、I2C和CAN串行接口
48引腳TQFN封裝，6mmx6mm
無鉛、無鹵，符合RoHS指令
