LMK3C0105V33RERR是一款具有5個輸出端口的無基準時鐘發生器,采用 體聲波(BAW) 技術?。該設備無需外部基準,能夠提供穩定的時鐘輸出,適用于多種應用場景。
其主要特性包括
集成 BAW 諧振器,無需外部基準
靈活的頻率生成:
100MHz 至 400MHz 雙通道分?jǐn)?shù)輸出分頻器(FOD)
兩個通道分頻器:多達三個獨特的輸出頻率,范圍為 2.5MHz 至 200MHz
示例: OUTA/B/C/D/E = 25MHz
示例:OUTA/B = 100MHz,OUTC/D =50MHz,OUTE = 25MHz
支持的 1.8V/2.5V/3.3V LVCMOS 輸出,最高可達 200MHz
在 OUTA 至 OUTE 引腳上生成多達 5 個LVCMOS 時鐘
±25ppm 總輸出頻率穩定性
2 個運行模式:I2C 或預編程 OTP
–40°C 至 85°C 環境溫度。
混合 SSC 和非 SSC 輸出支持
可編程 SSC 調制深度
預編程:–0.1%、–0.25%、–0.3% 和 –0.5% 向下展頻
寄存器可編程:–0.1% 至 –3% 向下展頻或±0.05% 至 ±1.5% 中心展頻
VDD = VDDO = 1.8V/2.5V/3.3V ± 5%
啟動時間小于 5ms
當輸出來自同一 FOD 時,輸出到輸出偏移小于50ps
失效防護輸入和 VDD 引腳
描述

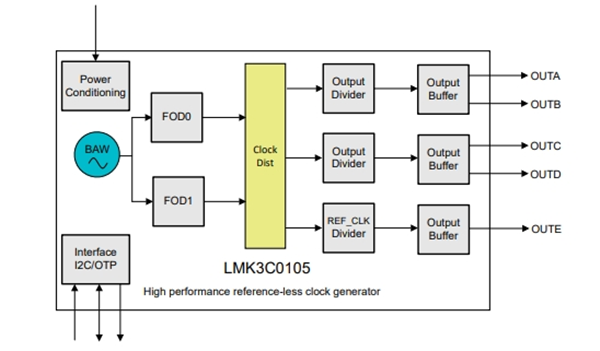

LMK3C0105V33RERR是一款具有 SSC 支持的 5 輸出無基準時鐘發生器。LMK3C0105V33RERR基于 TI 專有的體聲波 (BAW) 技術,無需任何晶體或外部時鐘基準即可提供 ±25ppm 時鐘輸出。LMK3C0105V33RERR可以同時提供 5 個 SSC 時鐘、5 個非 SSC 時鐘、或者混合 SSC 和非 SSC 時鐘。五個輸出最多可生成三種不同的輸出頻率。每個輸出通道都可以選擇任一 FOD 作為頻率源以生成四個 LVCMOS 時鐘;REF_CTRL 引腳用作第五個 LVCMOS 時鐘輸出,可選擇任一 FOD 作為源。
可通過 GPIO 引腳或 I2C 接口輕松配置該器件。LMK3C0105V33RERR具有非常好的 PSNR,無需任何外部 LDO。
基本參數
產品:LMK3C0105V33RERR
類型:時鐘發生器
PLL:無
輸入:-
輸出:LVCMOS
電路數:1
比率 - 輸入:輸出:0:5
差分 - 輸入:輸出:無/無
頻率 - 最大值:200MHz
分頻器/倍頻器:無/是
電壓 - 供電:1.71V ~ 1.89V,2.375V ~ 2.625V,3.135V ~ 3.465V
工作溫度:-40°C ~ 85°C(TA)
安裝類型:表面貼裝型
封裝/外殼:16-TFQFN
應用領域
LMK3C0105V33RERR廣泛應用于以下領域:
替代晶體?:作為替代傳統晶體的時鐘源,適用于需要多個時鐘輸出的應用。
ASIC、FPGA、MCU?:為這些芯片提供穩定的參考時鐘。
工業通信?:在工業通信系統中提供穩定的時鐘信號。
工業PC 和 人機界面(HMI) ?:確保系統的同步和穩定運行。
有線網絡 ?:在數據傳輸和通信中提供穩定的時鐘支持。
